觸屏微跌落試驗機
【艾斯瑞源頭廠家】專業生產標準跌落試驗臺、產品跌落試驗研發價格、國內外客戶非標定制觸屏微跌落試驗機經典案例圖片、觸屏微跌落試驗機實力技術設計制造，東莞觸屏微跌落試驗機供應商,微跌落試驗機良心供應商直銷批發-艾斯瑞儀器制造！

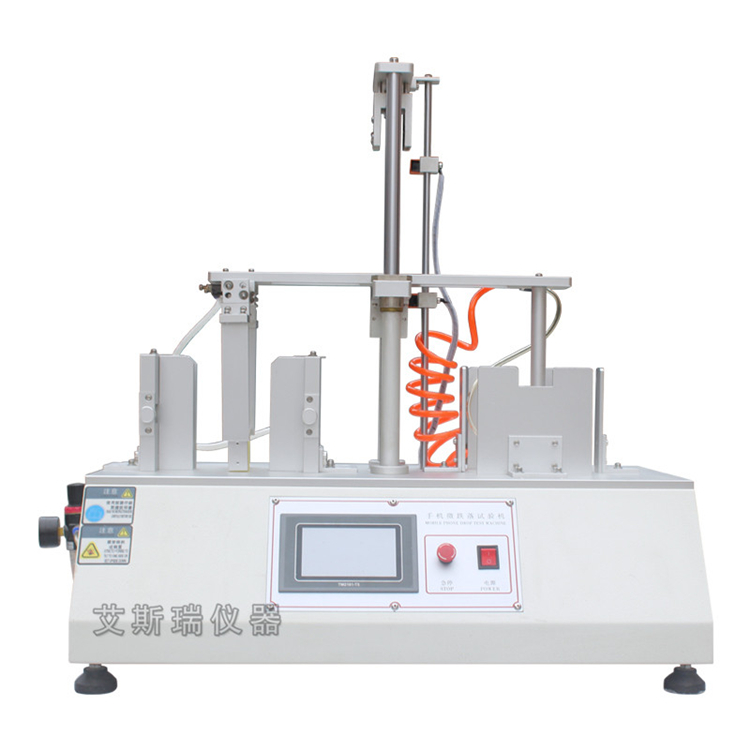

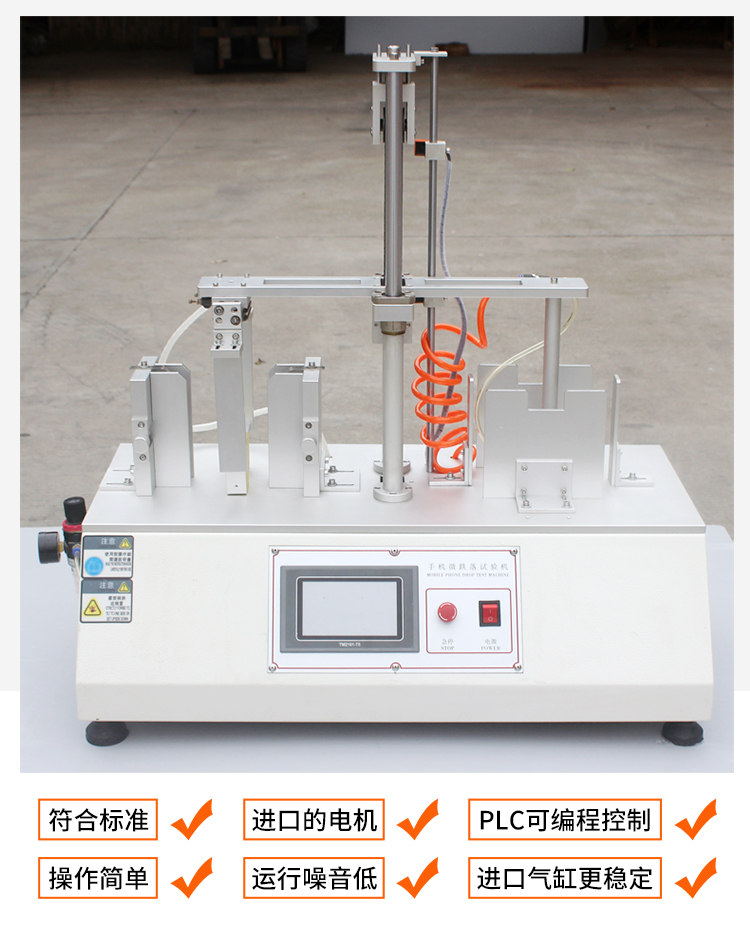

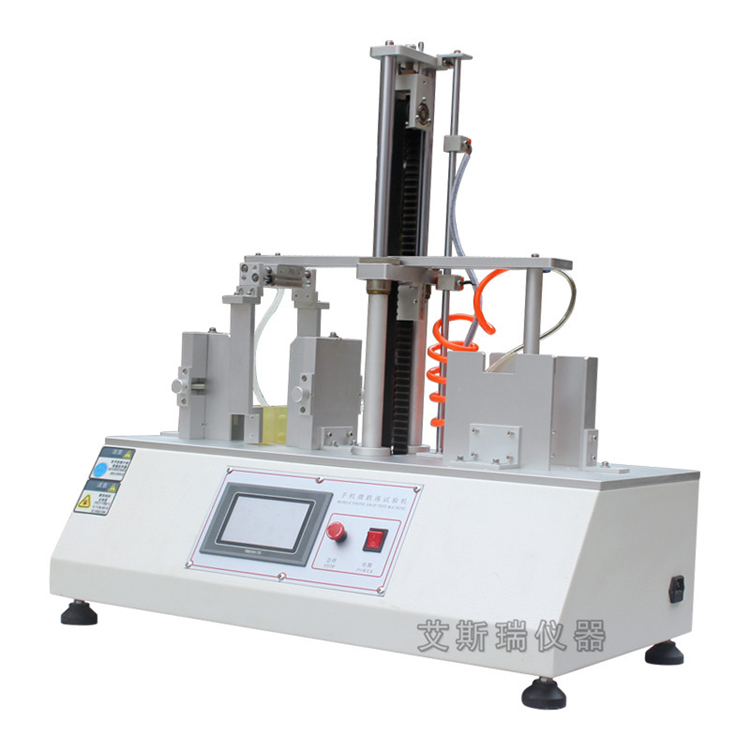

本儀器介紹：本機適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試。

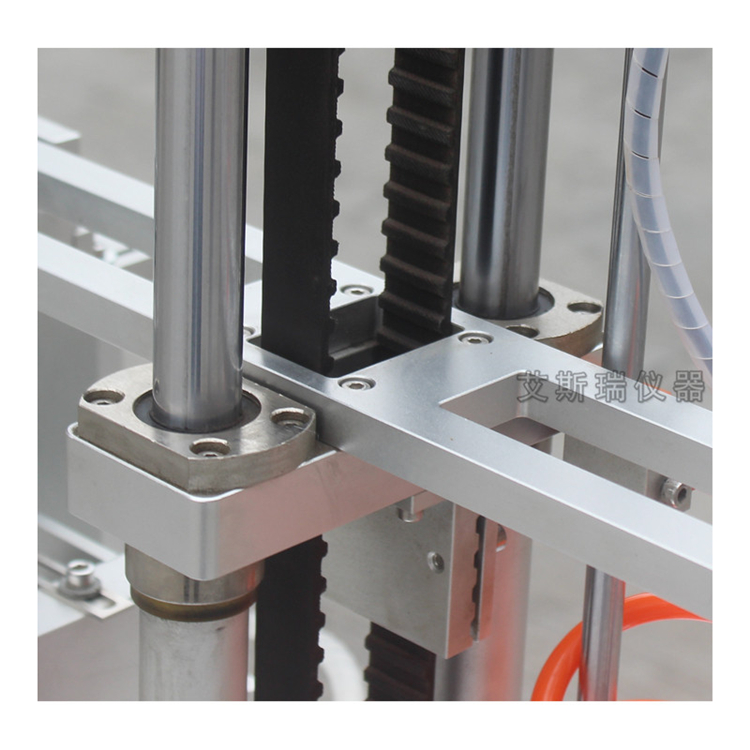

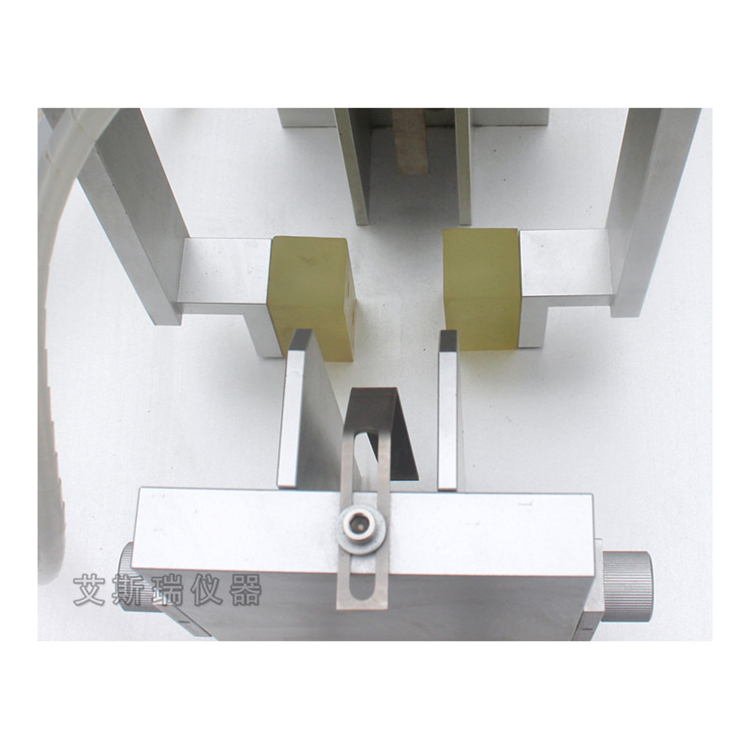

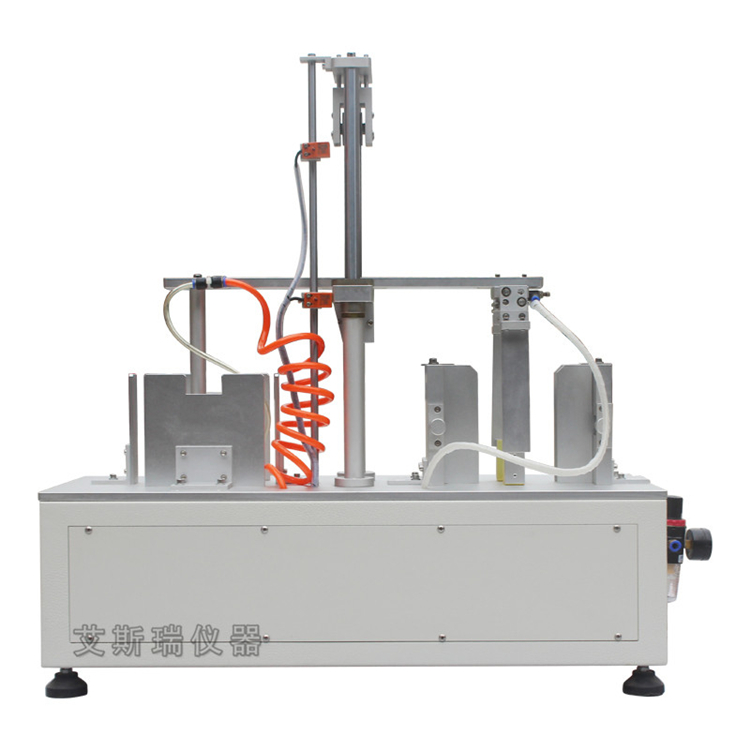

一、設計原理升降氣缸帶動上夾具（氣手指）下降將手機夾住，上升，松開氣手指，手機成自由跌落運動，此時雙動氣缸伸縮將手機推至上夾具能夾住之位置，升降氣缸帶動上夾具（氣手指）下降將手機夾住，上升，樺開氣手指，手機成自由跌落運動，如此反復直至設定次數。

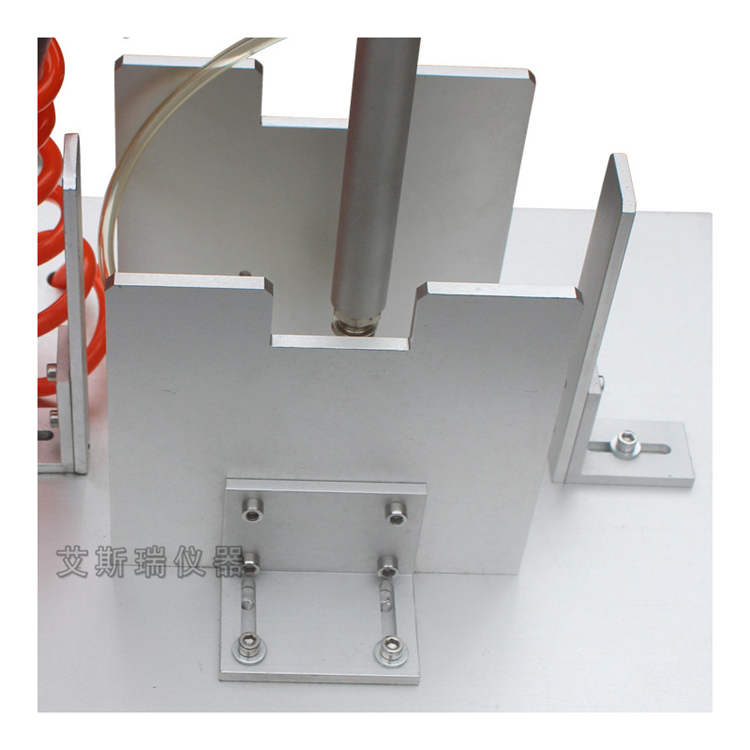

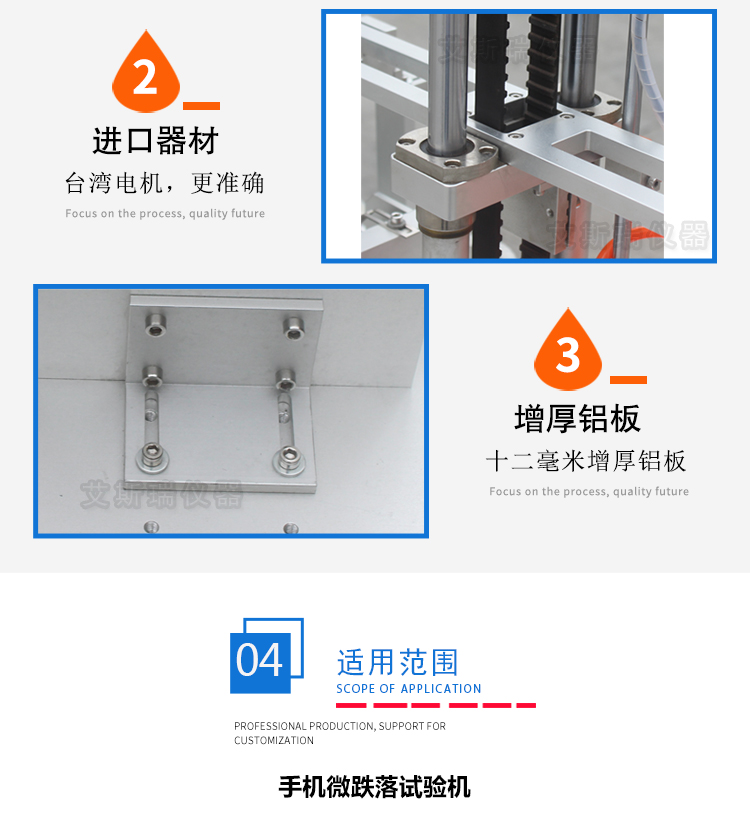

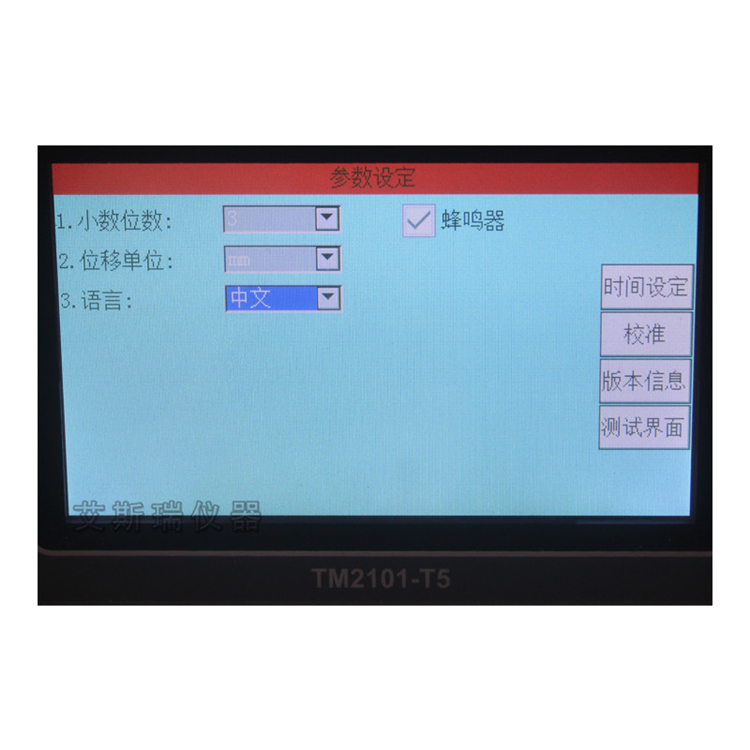

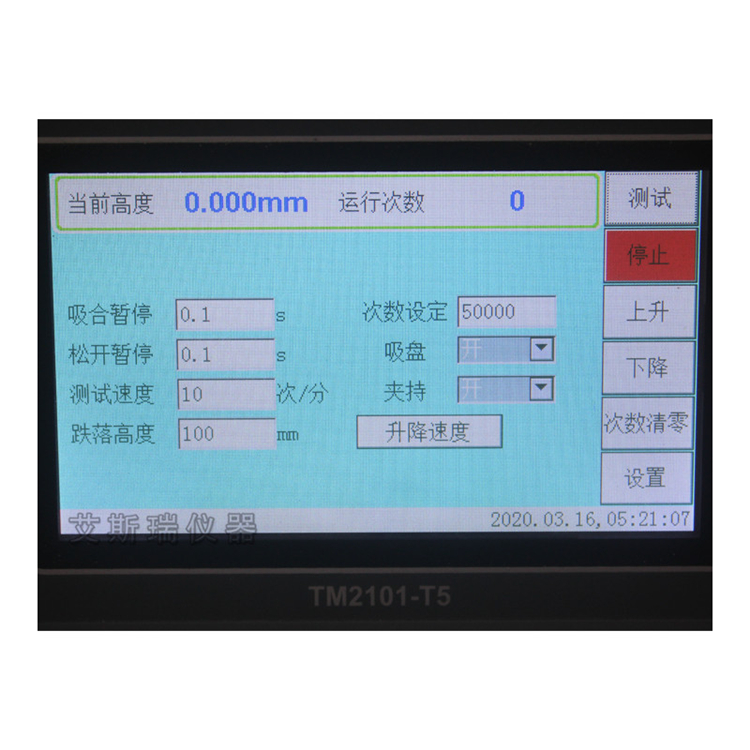

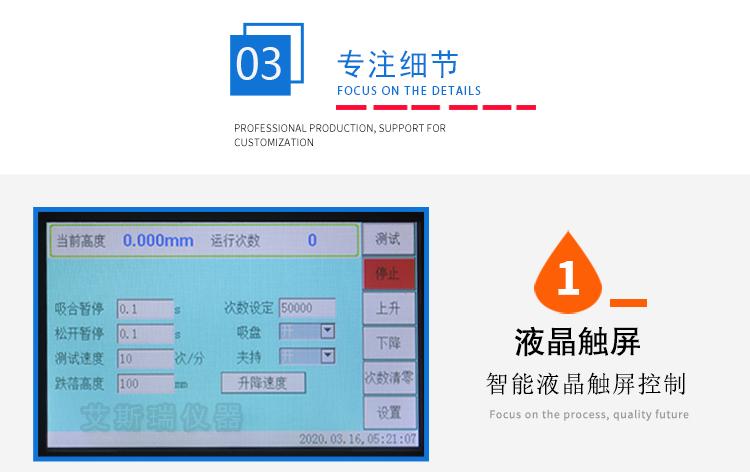

二、特點：可設定次數自動停止跌落表面材料：鋁，厚度為12mm。跌落處采用六個復位氣缸。提示功能：能設定按鍵次數定值，可自動停止測試。本機采用日本SMC無桿氣缸作為手機提起、跌落驅動源，配以精密雙動氣缸作歸位動作，耐久使用；能實現手機等產品反復跌落，以檢測產品由一定高度落下之耐沖擊性；由于采用氣動元件及專制控制方式，極大地提升測試速度和一致性；采用日本松下液晶觸摸式控制屏+PLC可編程控制器作動作程控；獨立計數，到達設定次數自動停止測試。
三、技術參數：
1、同時跌落手機：1臺/2臺
2、允許試件重量：2kg(max)
3、跌落高度：60-150ｍｍ
4、測試速度范圍：6～20次/min
5、PLC控制器及觸摸屏：1套
6、機器尺寸：W420*H950*D370mm
7、機器重量：約40kg
8、氣源：≥0.5Mpa10，電源：AC 220V 或指定
備注：制作部分電氣與主體為一體式五、主要配置
1、觸摸屏：1個、PLC：1個
2、上升、下降氣缸：1套/2套（SMC）
3、夾持推進氣缸：2個/4個（SMC）
4、機械手指：2個/4個（SMC）
適用于手機、電話機聽筒、對講機、MP3、CD、電子詞典等小型電子消費類產品作重復跌落測試
